滚筒式拣果机适用于果蔬，如苹果、梨、杏、桃子、番茄等挑选之用。若与洗果机组合，使用效果更佳。

结构与工作原理

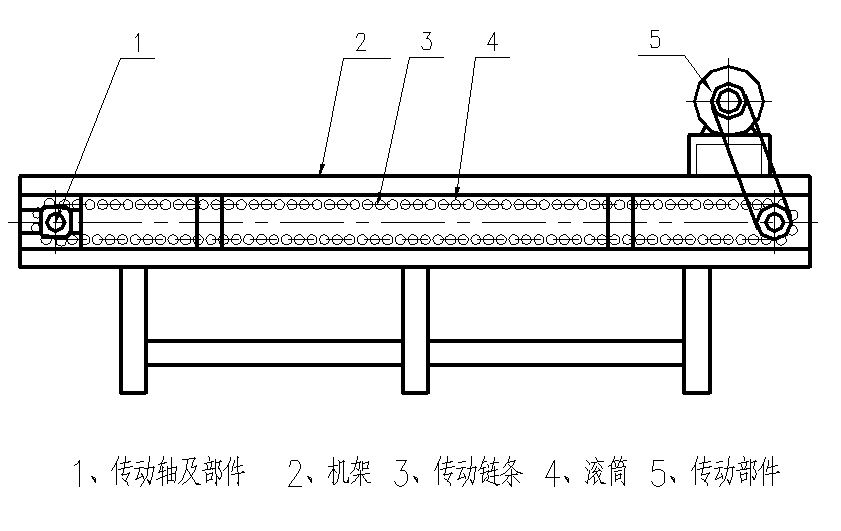

该机由机架、滚筒（不锈钢管φ51×1.5两头用工程塑料密封）、废果输送装置、电机、传动系统、拉紧装置等组成。

该机在输送过程中，滚筒两边有链条带动，滚筒上面承载原料，电机带动链条作公转的同时，滚筒在机架上由于两头齿轮与垫条磨擦力的作用作自转运动。这样就使原料在滚筒上作360°翻滚，便于工人对果蔬原料进行检选。不合格的原料可以放在废果输送区，随输送带向前落入废料斗中，收集后运出。合格的原料由出料斗进入下道工序。

安装、调整、操作、维护

安装、调整与操作

★ 将设备安装于水平的地面上（机脚以膨胀螺丝固定）；

★ 将设备调整至水平状态（若不平需垫至水平）；

★ 清洗机器内外；

★ 按减速机使用说明书加进规定标号的润滑油；

★ 各轴承处加入润滑脂；

★ 调节胀紧装置，使输送带处于理想工作状态；

★ 接通电源后使转向符合物流要求；

★ 调整变频器参数，从而使机器达到工序要求的线速度。

维   护

★ 按减速机说明书规定，定期更换润滑油，轴承处加润滑脂；

★ 并视输送链板松紧程度作必要调整；

★ 机器班中停车时或换季闲置时，应对机器清洗，保持机内外洁净。

备 注

★ 根据用户需要可随机配废果输送带或输送槽；

★ 输送带有皮带式和螺旋式两种，输送槽为水流式，冲洗泵由用户自备；

注意事项

1、禁止反转！

2、禁止减速机无油工作！

3、UD系列无级变速器调速部位需加专用润滑油nb-3牵引液，具体部位详见机上指示牌。

4、各润滑点需加注钙基润滑脂。（详见各设备加油嘴部位）

5、各无级变速器调速时只允许在运行中进行，切勿停机调速。
