LZ-2.5型螺旋榨汁机

由前支座、进料斗、螺旋、过滤网、盛汁器、后支座、出渣槽等组成,螺旋主轴左端支撑于滚动轴承座内,右端支撑于手轮轴承座内,电机通过一对三角皮带驱动螺旋进行工作。


      微信扫一扫




产品型号、名称

用途及适用范围

★ 用于压榨菠萝、苹果、梨等水果;

★ 用于压榨桑椹、葡萄、桔子、橙等浆果;

★ 用于压榨西红柿、生姜、大蒜、芹菜等蔬菜。



设备结构及工作原理

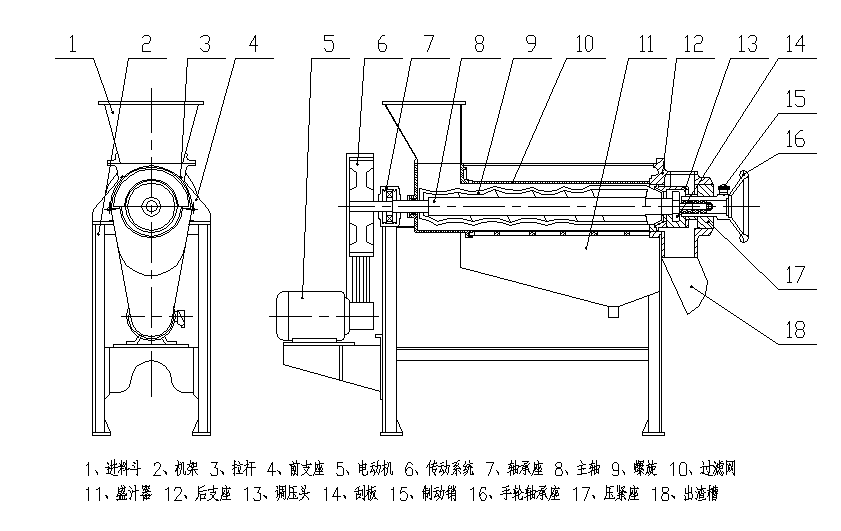

4.1 结构

★ 由前支座、进料斗、螺旋、过滤网、盛汁器、后支座、出渣槽等组成,螺旋主轴左端支撑于滚动轴承座内,右端支撑于手轮轴承座内,电机通过一对三角皮带驱动螺旋进行工作。

2、工作原理

★ 本设备的主要构件是螺旋,螺旋沿着料渣出口方向底径逐渐加大而螺距逐渐减小,当物料被螺旋推进时,因螺旋腔体积的缩小,形成对物料的挤压而榨汁。

★ 螺旋主轴的转动方向从进料斗向渣槽方向看去,为顺时针方向。

★ 原料加入进料斗中,在螺旋的推进下受压,其压榨的汁液通过过滤网流入底部的盛汁器,而渣则通过螺旋与调压头的锥形部分之间形成的环状空隙排出,调压头沿轴向的移动可调整空隙的大小。用手顺时针(从设备的出渣槽向进料斗端看)转动手轮轴承座时,调压头向左,空隙即缩小,反之则空隙变大。改变孔隙的大小,即调整排渣的阻力,即可改变出汁率。但如果孔隙过小,在强力挤压下,部分渣的颗粒会和汁一起通过过滤网被挤出,尽管出汁率增加,但汁的质量相对下降,因此孔隙的大小应视用户的具体工艺要求而定。



操作及维护

1、操作

★ 当设备启动时,应调整压头使环状间隙达到顶,其后间隙逐渐缩小,达到工艺要求时,再用制动器固定手轮轴承座位置。

2、 维护

★ 在每班工作之后必须用水和刷子洗刷过滤网,如果有精滤纤维质较多之果汁时,须视生产情况,间增一次洗网,在压榨完毕之后用热水清洗全部机器。







产品参数



原料处理量:3T/h

螺旋转速:400rpm

过滤网孔径:Φ0.5mm

电机功率:11KW

螺旋直径: Φ250

外形尺寸:1680×530×1530mm

应用领域

产品广泛应用于果农、个体户、种植户、果蔬合作社、果蔬加工厂。
